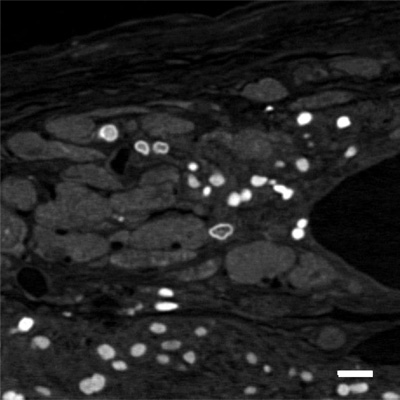

圖1.心肌細胞移植后6個月的X射線顯微鏡圖像

（左）APEX 2將移植細胞的細胞核顯示為白色。
（比例尺：20μm）

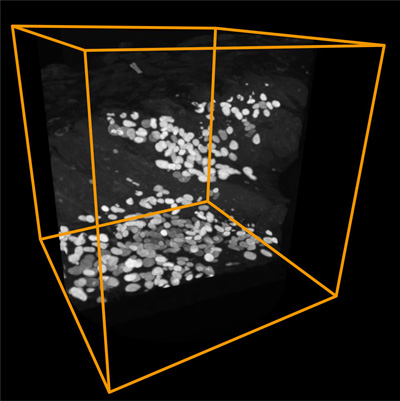

（右）在3D重建圖像中，可以顯現移植的心肌細胞的三維排列。

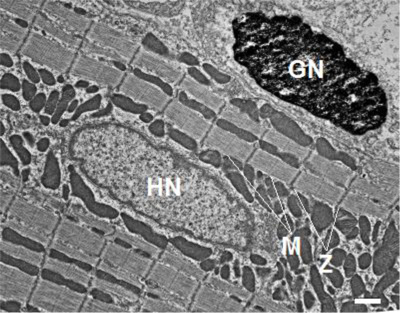

心肌細胞移植6圖像之后的圖2電子顯微鏡個月
（GN：核移植的心肌細胞，HN：主機心肌細胞核，Z位：Z波段，M：M帶）

（左）移植的心肌細胞的細胞核通過APEX 2顯示為黑色，并且可以與宿主心肌細胞清楚地區分。
（比例尺：1μm）

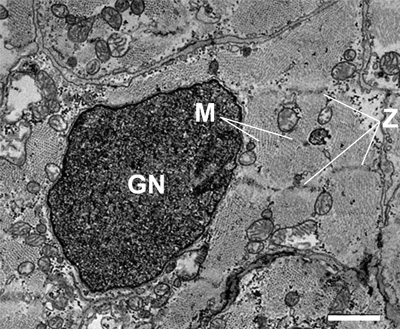

（右）我認識到移植的心肌細胞中相對成熟的肌節結構。
（比例尺：1μm）

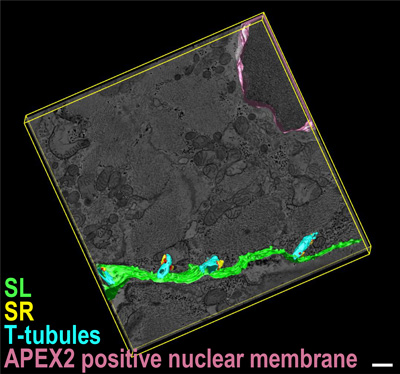

圖3.心肌細胞移植后6個月的電子顯微鏡三維重建圖像

（左）APEX 2被證明是移植的心肌細胞（粉紅色），并且T-管（淺藍色）開始在移植的心肌細胞中形成。（比例尺：500 nm）

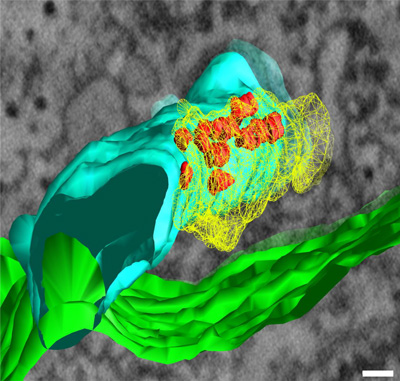

（右）在放大的圖像中，似乎在移植的心肌細胞中形成兩組（紅色）。（比例尺：100 nm）
?

結論
在本研究中，是在人iPS細胞來源的心肌細胞的納米結構的評價靠前次成功移植到小鼠心臟。此外，移植6個月后發現，開始是在心肌細胞移植形成T型管或一組中的兩個。使用APEX2不僅移植心肌細胞的方法，也可以通過使用電子顯微鏡被應用于觀測其他iPS細胞來源的分化細胞的移植后可用于移植的細胞的納米結構的分析這是預料之中的。
